Lewitujące stopnie to marzenie wielu inwestorów, ale koszmar niejednego wykonawcy. Jak zaprojektować schody, które wyglądają, jakby przeczyły grawitacji, a jednocześnie są bezpieczne i nie wpadają w drgania? Oto kompletna analiza techniczna "floating stairs" – od mechaniki, przez dobór ściany, aż po detale montażowe.
Wstęp: Grawitacja kontra Inżynieria

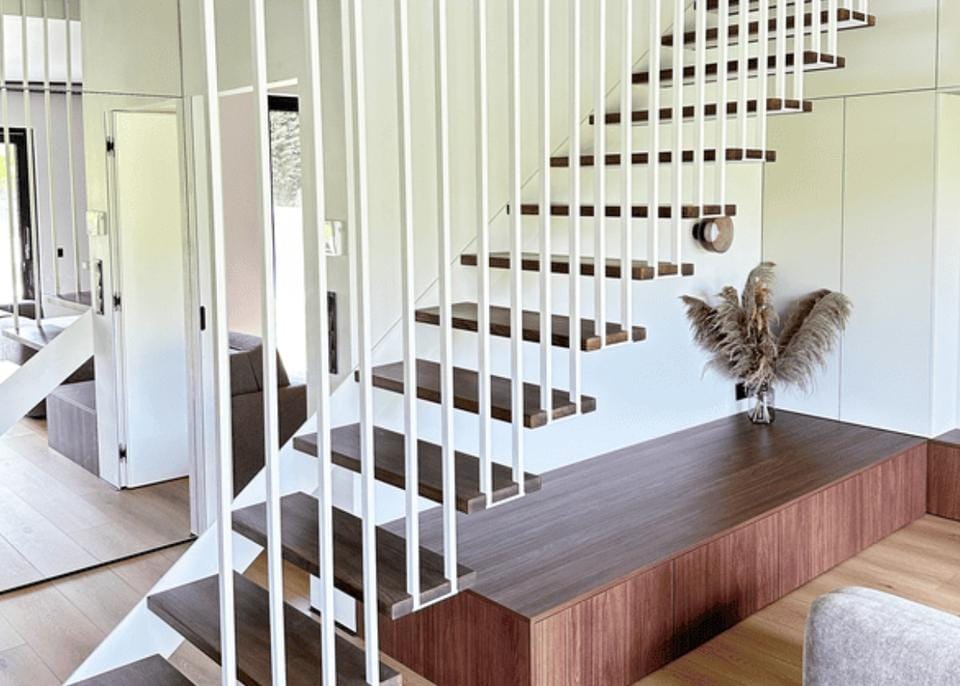

W nowoczesnej architekturze dążymy do minimalizmu. Chcemy światła, przestrzeni i braku barier. Schody wspornikowe (ang. cantilever stairs, potocznie zwane półkowymi) są kwintesencją tego podejścia. Pozbawione widocznych policzków, słupów czy podstopnic, wyglądają jakby wyrastały bezpośrednio ze ściany. Jednak ten efekt lekkości jest – dosłownie i w przenośni – ciężki do osiągnięcia.
Dla laika to "tylko stopnie w ścianie". Dla inżyniera budownictwa to ustrój wspornikowy, jeden z najbardziej wymagających schematów statycznych w budownictwie jednorodzinnym. Dlaczego? Ponieważ w klasycznych schodach ciężar przenoszony jest na dół (fundament) i górę (strop). W schodach wspornikowych cała siła, moment zginający i skręcanie muszą zostać przejęte przez jeden punkt zamocowania – ścianę.
W tym artykule rozłożymy ten problem na czynniki pierwsze. Pominiemy marketingowe hasła producentów, a skupimy się na fizyce, materiałoznawstwie i normach, które decydują o tym, czy schody będą ozdobą domu, czy zagrożeniem dla domowników.
Anatomia niewidzialnego – Jak to w ogóle stoi?
Aby zrozumieć, jak skomplikowane są to konstrukcje, musimy odwołać się do prostej fizyki. Wyobraź sobie, że trzymasz w wyciągniętej poziomo ręce ciężką hantlę. Im dalej od ciała ją trzymasz, tym ciężej jest utrzymać rękę w poziomie. Nie chodzi tu tylko o wagę hantli, ale o długość ramienia siły.
Moment utwierdzenia
W języku inżynierskim nazywamy to momentem zginającym. Stopień schodów wspornikowych to belka utwierdzona tylko na jednym końcu.
- Długość wspornika: Standardowy stopień ma około 100–120 cm szerokości.
- Obciążenie: Człowiek stający na krawędzi stopnia (najniekorzystniejszy przypadek) generuje potężną dźwignię.
Jeśli ważysz 90 kg i staniesz na samym końcu metrowego stopnia, siła wyrywająca działająca na zakotwienie w ścianie jest kilkukrotnie wyższa niż Twoja waga. Kotwa nie tylko musi utrzymać stopień, żeby nie spadł w dół (ścinanie), ale przede wszystkim musi przeciwdziałać potężnej sile, która chce "wyrwać" górną część mocowania ze ściany i "wbić" dolną.
Skręcanie – Zapomniany wróg
To aspekt, o którym zapomina wielu ślusarzy-amatorów. Kiedy stajesz na środku stopnia, działa głównie zginanie. Ale kiedy wchodzisz po schodach, często stawiasz stopę bliżej krawędzi natarcia (przedniej) lub krawędzi tylnej. Powoduje to, że stopień chce się nie tylko ugiąć w dół, ale też przekręcić wokół własnej osi.
Większość belek stalowych (np. popularne dwuteowniki IPE) świetnie radzi sobie ze zginaniem, ale fatalnie ze skręcaniem. Dlatego w profesjonalnych schodach wspornikowych stosuje się profile zamknięte (rury kwadratowe lub prostokątne o grubych ściankach), które mają wysoką sztywność skrętną (torsional rigidity).
Fundament sukcesu – Ściana nośna
To najważniejsza sekcja tego artykułu. Jeśli planujesz schody wspornikowe, decyzję musisz podjąć na etapie projektowania domu, a najpóźniej na etapie wznoszenia ścian. Rodzaj ściany determinuje metodę montażu i koszt całej inwestycji.

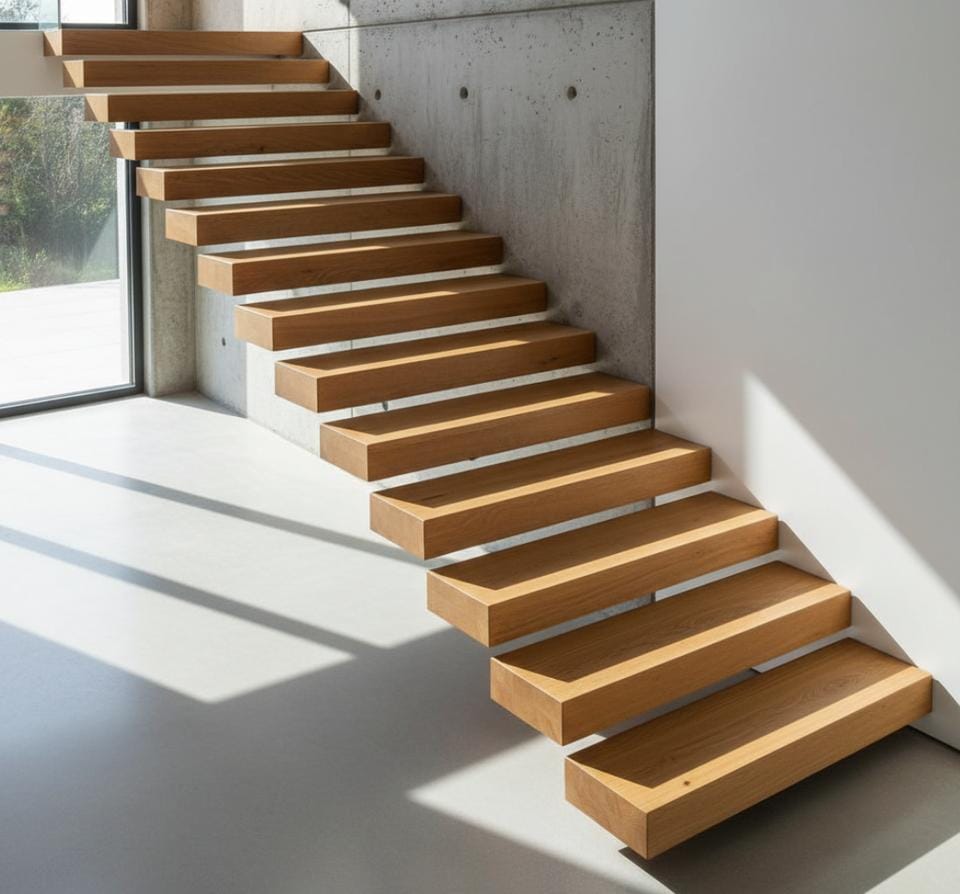

Scenariusz A: Ściana Żelbetowa (Monolityczna)
Jest to scenariusz idealny (Gold Standard). Ściana wylana z betonu, zbrojona stalą, stanowi jednolity monolit o ogromnej nośności.
- Montaż: Można zastosować marki stalowe (blachy z przyspawanymi wąsami) zabetonowane już na etapie lania ściany. To rozwiązanie najtańsze i najpewniejsze.
- Alternatywa: Jeśli ściana już stoi, można użyć kotew chemicznych. Wierci się otwory, wstrzykuje żywicę epoksydową i wkleja pręty gwintowane. Beton o grubości min. 20 cm bez problemu przeniesie stożek naprężeń wyrywających.
Scenariusz B: Ściana Murowana (Pustaki ceramiczne, Gazobeton)
Tu zaczynają się, dosłownie, schody. Popularne w Polsce materiały jak Porotherm (pustak ceramiczny) czy Ytong (beton komórkowy) są świetne termicznie, ale kruche mechanicznie.
OSTRZEŻENIE: Montaż stopni wspornikowych bezpośrednio do pustaków ceramicznych (nawet przy użyciu dedykowanych kotew czy "siatek") jest błędem w sztuce budowlanej.
Dlaczego?
- Struktura pustaka: Pustak składa się z cienkich ścianek ceramicznych i powietrza. Kotwa trzyma się tylko tych cienkich ścianek.
- Siły dynamiczne: Schody to nie szafka kuchenna. Schody pracują. Każde wejście to cykl obciążenia i odciążenia. Wibracje i momenty zginające z czasem "rozrobią" otwór w kruchej ceramice.
- Efekt: Stopień zacznie się ruszać, pęknie tynk wokół niego, a w skrajnym przypadku stopień może zostać wyrwany ze ściany pod obciążeniem.
Rozwiązanie inżynierskie dla ścian murowanych
Aby bezpiecznie zamontować schody półkowe w domu murowanym, musimy stworzyć niezależną podkonstrukcję. Stosuje się tzw. wangę (policzek) ukrytą.
- Bruzdowanie: W ścianie wykuwa się bruzdę (wgłębienie) na całej długości biegu schodów.
- Belka stalowa: W tę bruzdę wstawia się potężną belkę stalową (np. ceownik 200-300mm lub profil zamknięty).
- Kotwienie belki: Belkę tę kotwi się do wieńca stropowego (góra i dół) lub rzadziej do ściany w wielu punktach, aby rozłożyć siły.
- Spawanie stopni: Dopiero do tej stalowej "kręgosłupa" dospawuje się wsporniki stopni.
- Maskowanie: Całość przykrywa się tynkiem lub płytą G-K.
To rozwiązanie zmienia schemat statyczny. Ściana z pustaków nie musi już walczyć z wyrywaniem punktowym. Siły są przenoszone przez stalową belkę, która pracuje na ścinanie i rozkłada obciążenie na dużą powierzchnię muru.
Walka z drganiami (Stan Graniczny Użytkowalności)
Zaprojektowanie schodów, które się nie zawalą (Stan Graniczny Nośności - ULS), to tylko połowa sukcesu. Prawdziwą sztuką jest zaprojektowanie schodów, które nie drgają (Stan Graniczny Użytkowalności - SLS).
Schody wspornikowe są z natury lekkie i wiotkie. Brak podparcia z drugiej strony sprawia, że działają jak trampolina. Jeśli częstotliwość drgań własnych schodów pokryje się z częstotliwością kroków domowników, wystąpi zjawisko rezonansu. Użytkownik będzie miał wrażenie, że schody są niestabilne, co wywołuje psychiczny dyskomfort i lęk.
Magiczna liczba: 8 Hz
Zgodnie z europejskimi wytycznymi (m.in. Eurokod i brytyjskie standardy SCI), lekkie stropy i schody powinny być projektowane tak, aby ich pierwsza częstotliwość drgań własnych była wyższa niż 8-10 Hz.
- Człowiek idący swobodnie stawia kroki z częstotliwością około 2 Hz.
- Bieg (np. zbieganie po schodach) to ok. 3-4 Hz.
- Jeśli schody mają częstotliwość własną np. 4 Hz, to biegnące dziecko może je łatwo wzbudzić do dużych amplitud.
Jak usztywnić konstrukcję?
- Masa: Paradoksalnie, cięższe stopnie trudniej wprawić w drgania. Wypełnienie stalowych profili betonem może pomóc (zmieniając charakterystykę tłumienia), choć zwiększa obciążenie statyczne.

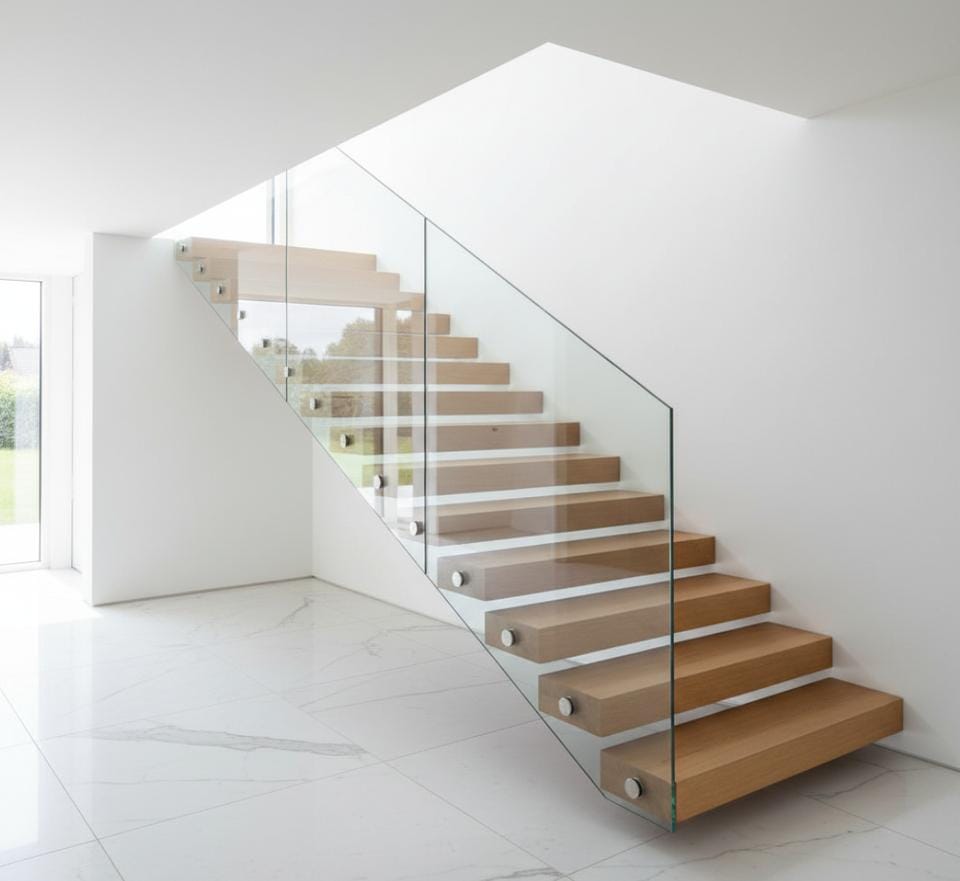

- Szklana balustrada: To as w rękawie inżynierów. Jeśli do końcówek stopni przymocujemy taflę szkła hartowanego, łączy ona wszystkie stopnie ze sobą. Wtedy obciążenie jednego stopnia rozkłada się na sąsiednie. Tafla szkła działa jak belka o ogromnej wysokości, drastycznie redukując ugięcia i wibracje. To najskuteczniejsza metoda usztywniania schodów wspornikowych.
Przegląd materiałów i technologii
1. Stal + Drewno (Klasyka)
Najpopularniejsze rozwiązanie.
- Rdzeń: Stalowy profil zamknięty (np. 80x40mm lub większy, zależnie od obliczeń) dospawany do płyty montażowej.
- Obudowa: Drewniane "pudełko" nasuwane na stalowy rdzeń.
- Zalety: Możliwość idealnego dopasowania drewna do podłogi. Stosunkowo lekka konstrukcja. Łatwość ukrycia instalacji (np. LED) wewnątrz stopnia.
2. Żelbet (Surowy minimalizm)
Stopnie wylewane jako gotowe elementy prefabrykowane lub (rzadziej) wylewane na budowie.
- Wyzwanie: Beton jest kruchy przy rozciąganiu. Wspornik jest rozciągany w górnej strefie. Wymaga to bardzo precyzyjnego zbrojenia głównego w górnej części stopnia.
- Estetyka: Idealne do wnętrz industrialnych i loftowych. Często stosuje się beton architektoniczny impregnowany.
3. Szkło Konstrukcyjne (Ultra-nowoczesność)
Najdroższe i najbardziej zaawansowane rozwiązanie. Stopień jest w całości przezroczysty.
- Budowa: Szkło wielowarstwowe laminowane (VSG). Zazwyczaj są to 3 tafle szkła hartowanego (ESG) sklejone specjalną folią.
- Technologia SentryGlas: Do schodów nie używa się zwykłej folii PVB (jak w szybach samochodowych), lecz folii jonomerowych (np. SentryGlas). Są one do 100 razy sztywniejsze i 5 razy bardziej wytrzymałe na rozerwanie.
- Bezpieczeństwo (Post-breakage strength): Konstrukcja jest liczona tak, że nawet jeśli jedna warstwa szkła pęknie, pozostałe muszą utrzymać ciężar ludzi bez gwałtownego ugięcia.
- Powierzchnia: Konieczne jest zastosowanie warstwy antypoślizgowej (sitodruk, trawienie chemiczne), ponieważ gładkie szkło jest śmiertelnie niebezpieczne w skarpetkach.
Aspekty Prawne i Bezpieczeństwo (Polska i UE)
Projektując schody, musimy pamiętać o Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki.
1. Balustrada
Przepisy wymagają balustrady przy schodach o wysokości powyżej 0,5 m. Minimalistyczne wizualizacje w internecie często pokazują schody bez barierki. W świetle polskiego prawa budowlanego (i zdrowego rozsądku) taki obiekt może nie przejść odbioru budynku.
- Rozwiązanie: Szklana balustrada samonośna jest prawie niewidoczna, a spełnia wymogi bezpieczeństwa.
2. Prześwity między stopniami
W schodach ażurowych (bez podstopnic) maksymalny prześwit między stopniami nie powinien pozwalać na prześlizgnięcie się małego dziecka (kuli o średnicy 10-12 cm, w zależności od interpretacji norm BHP, choć Warunki Techniczne dla domów jednorodzinnych są tu mniej restrykcyjne niż dla budynków użyteczności publicznej).
- Inwestorzy często ignorują ten przepis w domach prywatnych, ale warto mieć świadomość ryzyka, jeśli w domu są małe dzieci.
3. Śliskość
Normy określają klasy antypoślizgowości (R9, R10 etc.). Drewno lakierowane na wysoki połysk jest piękne, ale niebezpieczne. Zaleca się lakiery matowe, oleje lub frezowania antypoślizgowe na krawędzi stopnia.
Koszty i planowanie – Dlaczego to tyle kosztuje?
Inwestorzy często są zaskoczeni wycenami schodów wspornikowych, które potrafią być 2-3 razy droższe od tradycyjnych schodów żelbetowych obłożonych drewnem. Skąd ta cena?
- Ukryta stal: Płacisz za tony stali, której nie widać. Konstrukcja w ścianie (wanga, marki, kotwy) to kosztowny materiał i skomplikowana obróbka ślusarska.
- Precyzja: Tu nie ma miejsca na błędy. W schodach na beton, krzywy stopień można nadlać klejem. W schodach wspornikowych, jeśli ślusarz wspawa wspornik pod kątem 89 stopni zamiast 90, na końcu metrowego stopnia różnica poziomu będzie widoczna gołym okiem (ok. 1.7 cm!). Wymaga to użycia laserów i szablonów spawalniczych.
- Montaż: Odbywa się w dwóch etapach.
- Etap I (Stan surowy): Montaż konstrukcji nośnej w ścianie.
- Etap II (Wykończeniówka): Montaż drewnianych nakładek ("trepów").
Wymaga to dwóch przyjazdów ekipy i koordynacji z tynkarzami.
Szacunkowy harmonogram prac dla Inwestora
Jeśli decydujesz się na schody wspornikowe, oto Twoja "mapa drogowa":
- KROK 1 (Projekt Architektoniczny): Decyzja. Konsultacja z konstruktorem. Przeliczenie obciążeń na ścianę.
- KROK 2 (Stan Surowy Otwarty): Budowa ściany nośnej. Jeśli betonowa – włożenie marek. Jeśli murowana – pozostawienie bruzdy lub jej wykucie.
- KROK 3 (Przed tynkami): Montaż konstrukcji stalowej (wang i rdzeni stopni). Zabezpieczenie antykorozyjne.
- KROK 4 (Tynki i Wylewki): Obrobienie tynkarskie konstrukcji. Wystają tylko surowe rdzenie stalowe.
- KROK 5 (Stan Deweloperski/Pod klucz): Pomiary stolarskie. Produkcja drewnianych nakładek.
- KROK 6 (Finał): Nasunięcie drewnianych stopni na rdzenie, montaż oświetlenia LED i balustrady.
Część 7: FAQ – Najczęstsze pytania Inwestorów
Q: Czy mogę zamontować schody wspornikowe w gotowym domu, w którym już mieszkam?
A: Tak, ale będzie to inwazyjne. Wymaga skucia tynku do gołego muru, a często wykucia głębokiej bruzdy w ścianie. Wiąże się to z dużym zapyleniem i koniecznością remontu ściany.
Q: Jaka jest minimalna grubość stopnia?
A: Zależy od materiału i konstrukcji, ale ze względów estetycznych i konstrukcyjnych (ukrycie profilu stalowego wewnątrz) zazwyczaj jest to minimum 8–9 cm dla drewna. Dla stopni betonowych i stalowych można zejść niżej, ale kosztem sztywności.
Q: Czy ściana działowa (12 cm) utrzyma takie schody?
A: Absolutnie nie. Ściana działowa nie ma wystarczającej masy ani nośności. Schody wspornikowe wymagają ściany nośnej (min. 18-24 cm). W przypadku ścian działowych konieczne jest postawienie dodatkowej konstrukcji stalowej "od podłogi do sufitu", ukrytej w ścianie.
Q: Czy te schody skrzypią?
A: Prawidłowo wykonane – nie. Skrzypienie w starych schodach wynika z tarcia drewna o drewno. Tutaj drewno jest tylko nakładką na stal, montowaną często na pianki montażowe lub kleje elastyczne, co eliminuje tarcie.
Podsumowanie
Schody wspornikowe to triumf inżynierii nad materią. Są spektakularne, nowoczesne i dodają wnętrzu prestiżu. Nie są jednak produktem, na którym można oszczędzać, wybierając drogę "na skróty".
Klucz do sukcesu leży w zrozumieniu, że najważniejsze jest to, czego nie widać. Solidna podkonstrukcja stalowa, właściwa ocena nośności ściany i analiza drgań to fundamenty, bez których najpiękniejsze drewno dębowe będzie tylko drogą dekoracją na chwiejącej się konstrukcji.
Decydując się na to rozwiązanie, pamiętaj:
- Nie kotw bezpośrednio w pustakach.
- Wymagaj od wykonawcy obliczeń statycznych lub projektu warsztatowego.
- Zadbaj o sztywność (drgania > 8Hz).
- Pomyśl o balustradzie zanim położysz podłogi (mocowania!).
Jeśli potraktujesz te punkty poważnie, zyskasz w domu element architektoniczny, który będzie zachwycał przez dekady, dając poczucie stabilności przy każdym kroku.
Autor opracowania bazował na normach PN-EN 1990 (Podstawy projektowania konstrukcji), PN-EN 1991 (Oddziaływania na konstrukcje) oraz wytycznych technicznych dotyczących konstrukcji stalowych i zespolonych.
