Dlaczego schody drżą?

Wstęp: Gdy design spotyka grawitację (i wygrywa)

Wyobraź sobie taką scenę. Jest późny wieczór. W domu panuje idealna cisza, reszta domowników już śpi. Niesiesz na rękach śpiące, trzyletnie dziecko do sypialni na piętrze. Wchodzisz na swoje nowe, piękne schody dywanowe, które kosztowały fortunę i miały być ozdobą salonu.

Stawiasz pierwszy krok. Cisza.

Stawiasz drugi krok. Stopień pod Twoim ciężarem delikatnie się ugina.

Trzeci krok. Cała konstrukcja wpada w mikro-rezonans. Balustrada zaczyna cicho brzęczeć, a Ty czujesz pod stopami niepokojące, sprężyste drganie – jakbyś wchodził po trampolinie, a nie po stalowej konstrukcji.

W twojej głowie pojawia się instynktowny lęk. Nie o design, nie o kolor farby, ale o to jedno, pierwotne pytanie: Czy to na pewno jest bezpieczne?

To uczucie „pływania” schodów to najczęstszy koszmar inwestorów, którzy zdecydowali się na nowoczesne, lekkie wizualnie konstrukcje stalowe, ale zlecili ich wykonanie przypadkowym wykonawcom. W świecie architektury wnętrz panuje mit, że aby schody były stabilne, muszą wyglądać ciężko i masywnie. Że lekkość wizualna zawsze musi być okupiona kompromisem w zakresie sztywności.

W SKE Design, mówimy stanowczo: To bzdura.

Drgania nie biorą się z tego, że schody są "zbyt lekkie". Biorą się z tego, że materiał w nich jest źle rozmieszczony. W 2025 roku nie projektujemy już "na oko". Opieramy się na zaawansowanej fizyce i badaniach, takich jak te opublikowane w Nexus Network Journal (2024), które rewolucjonizują podejście do projektowania konstrukcji nośnych. Dziś zabierzemy Cię w podróż do wnętrza stali i pokażemy, dlaczego schody SKE Design, choć wyglądają jak dzieła sztuki, mają wytrzymałość mostów.

Schody metalowe -bezpłatna wycena i konsultacja- producent SkeDesign

Od wielu lat zajmujemy się projektowaniem, produkcją i montażem schodów z metalu. Skontatuj się z SKE Design, aby otrzymać bezpłatną konsultację i wycenę!

SKE DESIGN - Schody stalowe i ścianki loftowe

Nauka w pigułce: Czym jest Optymalizacja Topologiczna?

Aby zrozumieć, dlaczego nasze schody są inne, musimy sięgnąć do dokumentu naukowego „Computational Design and Fabrication Strategy for Topology Optimization...”. Brzmi skomplikowanie? Pozwól, że przetłumaczę to z języka akademickiego na język Twojego bezpieczeństwa.

Anatomia zbędnego kilograma

Tradycyjne podejście do spawania schodów (stosowane przez 90% rynku) polega na używaniu standardowych profili hutniczych. Jeśli wykonawca boi się, że schody się ugną, bierze grubszą blachę. Jeśli nadal się boi – bierze jeszcze grubszą. Efekt? Schody są ciężkie, obciążają strop, a mimo to często nadal wpadają w drgania. Dlaczego? Bo masa to nie to samo co sztywność.

Badacze Amr Atef Elhamy i Rowan Elselmy w swojej pracy udowadniają, że kluczem do sukcesu jest Optymalizacja Topologiczna (Topology Optimization - TO).

Wyobraź sobie drzewo. Jego gałęzie nie są prostokątnymi belkami. Są grubsze przy pniu (gdzie siły są największe) i cieńsze na końcach. Drzewo "wie", gdzie potrzebuje materiału, a gdzie byłby on tylko zbędnym balastem.

Optymalizacja Topologiczna to proces cyfrowy, w którym komputer symuluje obciążenie (np. Ciebie biegnącego po schodach) i "wymazuje" z projektu te fragmenty stali, które nie pracują – czyli te, przez które nie przepływają siły (tzw. stress lines).

W rezultacie otrzymujemy kształt, który wygląda organicznie – jak kość lub struktura komórkowa. Jest tam tylko tyle stali, ile jest absolutnie niezbędne do przeniesienia obciążeń, ale jest ona umieszczona dokładnie tam, gdzie fizyka tego wymaga.

Dlaczego to ważne dla Ciebie?

1. Brak efektu trampoliny: Dzięki TO, materiał jest skoncentrowany w miejscach, które przeciwdziałają ugięciom. Schody są jak skała, nawet jeśli wyglądają na ażurowe.
2. Cisza: Prawidłowy rozkład masy zmienia częstotliwość rezonansową schodów. Dzięki temu tupot stóp jest tłumiony, a nie wzmacniany przez konstrukcję. Nie słyszysz "dzwonienia" stali.
3. Więcej światła: Usuwając zbędny materiał, możemy tworzyć cieńsze profile i bardziej ażurowe policzki schodów, wpuszczając do Twojego korytarza więcej światła słonecznego, bez ryzyka utraty nośności.

SEKCJA EKSPERCKA / TECHNICZNA (Dla Architekta i Inżyniera)

„The realization of an integral design process that merges the disciplines of architectural design, structural optimization, and digital fabrication has been a topic of interest... One of the methods used for achieving optimized structural design is Topology Optimization (TO), where material properties and load conditions are analyzed affecting the form and structure directly.”
— Nexus Network Journal, 2024, s. 397.

Dla kolegów po fachu – architektów i konstruktorów – przygotowałem głębszą analizę tego, jak implementujemy wnioski z badania Elhamy'ego i Elselmy'ego w ekosystemie SKE Design. Nie opieramy się na intuicji, lecz na twardych danych.

1. Algorytmy SIMP i BESO w praktyce projektowej

W dokumencie źródłowym autorzy omawiają wykorzystanie metod takich jak SIMP (Solid Isotropic Material with Penalization) oraz BESO (Bi-directional Evolutionary Structural Optimization).

W SKE Design, podczas projektowania schodów o skomplikowanej geometrii (np. spiralnych lub wspornikowych o dużym wysięgu), stosujemy analogiczne podejście w środowisku CAD/MES (Metoda Elementów Skończonych).

• Definicja domeny projektowej (Design Domain): Traktujemy przestrzeń klatki schodowej jako "blok" materiału.
• Warunki brzegowe (Boundary Conditions): Precyzyjnie definiujemy punkty utwierdzenia (kotwienie w żelbetowej ścianie lub stropie) oraz obciążenia zmienne (użytkowe wg Eurokodu) i stałe (szkło, stopnie dębowe).
• Minimalizacja podatności (Compliance Minimization): Naszym celem funkcyjnym w algorytmie jest minimalizacja podatności konstrukcji (czyli maksymalizacja sztywności) przy zadanym ograniczeniu objętości materiału (Volume Fraction).

Schody Wspornikowe (Półkowe): Konstrukcja,

Lewitujące stopnie to marzenie inwestora i koszmar wykonawcy. Jak zaprojektować schody wspornikowe, które nie wpadają w rezonans i nie niszczą ściany?

SKE DESIGN - Schody stalowe i ścianki loftoweSKE Design

2. Wnioski z badań nad WAAM (Wire Arc Additive Manufacturing) a technologia laserowa

Choć artykuł skupia się na druku 3D metalem (WAAM), kluczowy wniosek dotyczy anizotropii i kierunkowości obciążeń. Autorzy wskazują:

"The defined design domain is analyzed in an iterative method to determine whether each area needs to be solid or void to achieve a lightweight unit with maximum stiffness and minimal deflection."

W SKE Design przekładamy to na technologię cięcia laserowego i CNC. Wycinamy z blach elementy, których kształt wynika z mapy naprężeń Von Misesa.

• Wniosek: Stosujemy zmienne przekroje policzków schodowych. Tam, gdzie moment gnący jest największy (przy utwierdzeniu), przekrój jest pełny i wzmocniony. W strefach o mniejszym naprężeniu (bliżej wolnej krawędzi lub w punktach zerowych momentów) redukujemy materiał lub stosujemy ażurowanie, co zmniejsza masę własną (Dead Load) i odciąża kotwy, nie wpływając na SGN (Stan Graniczny Nośności).

3. Parametry krytyczne

Zgodnie z badaniami, kluczem do uniknięcia drgań jest kontrola częstotliwości drgań własnych.

• Standardowe schody często mają częstotliwość własną w zakresie 3-8 Hz, co pokrywa się z częstotliwością kroków ludzkich (podczas biegania), prowadząc do rezonansu.
• Dzięki optymalizacji topologicznej (zwiększenie sztywności przy redukcji masy), przesuwamy częstotliwość własną konstrukcji SKE Design powyżej 15-20 Hz.
• Efekt: Schody są "akustycznie martwe" i niewrażliwe na dynamiczne wzbudzanie podczas codziennego użytkowania.

Rozwiązanie SKE Design: Jak przekuwamy teorię w Twoje schody?

Wiedza naukowa jest bezużyteczna, jeśli zostaje tylko na papierze. W SKE Design jesteśmy pomostem między laboratorium badawczym a Twoim salonem. Oto jak w praktyce wygląda proces tworzenia Twoich schodów, ścianek loft czy balustrad, w oparciu o filozofię Structural Optimization.

Krok 1: Symulacja przed spawaniem (Digital Twin)

Zanim jakikolwiek kawałek metalu trafi na nasz warsztat, Twoje schody powstają cyfrowo. Nie jako zwykły rysunek 3D, ale jako model fizyczny poddawany wirtualnym torturom.
Obciążamy wirtualny model siłami znacznie przekraczającymi normy. Sprawdzamy strzałkę ugięcia (deflection). Jeśli badanie wykaże, że stopień ugnie się o 2 mm – wracamy do projektowania. W SKE Design akceptujemy ugięcia, które są nieodczuwalne dla człowieka.

Krok 2: Materiał ma znaczenie – Stal S355 vs S235

Większość "tanich" schodów powstaje ze stali konstrukcyjnej ogólnego przeznaczenia (S235). Jest miękka i tania. My, opierając się na analizach wytrzymałościowych, standardowo sięgamy po stal o podwyższonej wytrzymałości (często gatunki typu S355J2). Co to daje?

• Wyższy granica plastyczności: Schody mogą przenieść znacznie większe obciążenia bez trwałego odkształcenia.
• Sztywność: Pozwala nam to stosować cieńsze ścianki profili (np. w ściankach loftowych), zachowując sztywność, której konkurencja nie osiągnie nawet przy dwukrotnie grubszych, topornych profilach.

Krok 3: Precyzja spawania a "Heat Affected Zone"

Wspomniany artykuł naukowy mówi o problemach termicznych przy obróbce metalu (WAAM). Podobnie jest przy spawaniu. Przegrzanie metalu osłabia go w strefie wpływu ciepła (SWC). W SKE Design stosujemy techniki spawania, które minimalizują naprężenia termiczne. Nasi spawacze to rzemieślnicy, którzy wiedzą, w jakiej kolejności układać spoiny, aby konstrukcja nie została "pociągnięta" i zachowała idealną geometrię wynikającą z obliczeń.

Zastosowanie w produktach:

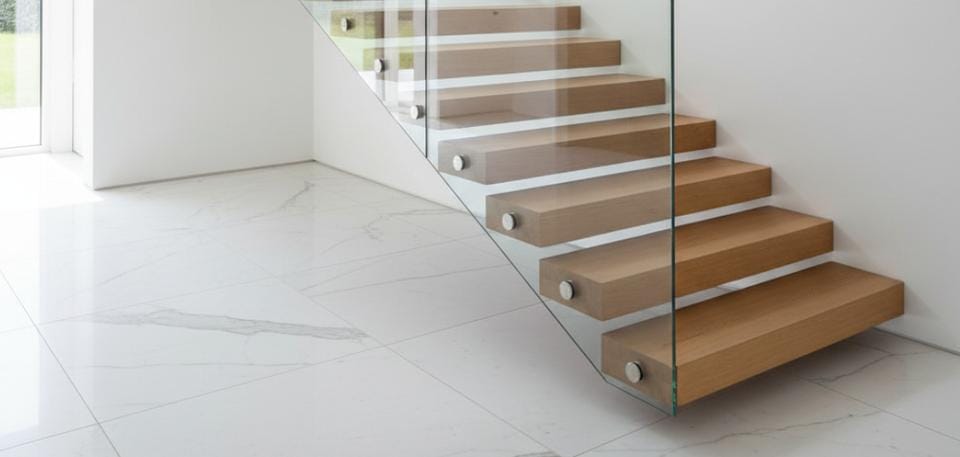

A. Schody Wspornikowe (Półkowe)

To "królowe" fizyki. Stopień wystaje ze ściany i wisi w powietrzu.

• Problem: Gigantyczna dźwignia działająca na mocowanie.
• Metoda SKE: Projektujemy niewidoczną belkę wewnątrz ściany (często w formie kratownicy obliczonej topologicznie), która rozkłada siłę na dużą powierzchnię muru, zamiast punktowo. Każdy stopień ma precyzyjnie dobrany profil wewnętrzny.

B. Ścianki Loftowe i Drzwi Przesuwne

Tu walczymy z wiotkością. Wysokie na 3 metry drzwi ze szkłem potrafią "falować" przy zamykaniu.

• Metoda SKE: Stosujemy profile stalowe, a nie aluminiowe. Ale to nie wszystko. Dzięki analizie sztywności, dobieramy taki przekrój profili, który zapewnia maksymalny moment bezwładności (odporność na wyginanie) przy minimalnej szerokości widocznej dla oka (face width). Efekt? Najcieńsze ramki drzwi na rynku, które zamykają się z solidnym, głuchym odgłosem luksusowego samochodu, a nie brzękiem blachy.

C. Balustrady cięte laserowo

Zamiast spawać pręty, wycinamy wzory w pełnej blasze.

• Metoda SKE: Wzory nie są przypadkowe. Analizujemy je pod kątem bezpieczeństwa dzieci (brak możliwości wspinania się) oraz sztywności arkusza. Pozostawiamy "mostki" materiałowe tam, gdzie arkusz mógłby wpadać w wibracje. To design dyktowany bezpieczeństwem.

Dlaczego "Tanie Schody" to pozorna oszczędność?

Wróćmy do wniosków z artykułu Nexus Network Journal. Autorzy piszą o "extensive waste of material" (ogromnym marnotrawstwie materiału) przy tradycyjnym projektowaniu.

Kupując tanie schody od przypadkowego producenta, płacisz za:

1. Nadmiarowy materiał: Ponieważ nie potrafi on policzyć wytrzymałości, daje grubszą stal "na wszelki wypadek". Płacisz za kilogramy, które nie pracują.
2. Brak gwarancji akustycznej: Jego schody mogą wytrzymać ciężar, ale mogą drżeć. Tego nie da się naprawić po montażu bez gruntownego remontu.
3. Ryzyko: Brak analizy zmęczeniowej materiału.

Wybierając SKE Design, płacisz za inteligencję inżynieryjną.

Otrzymujesz produkt lżejszy (mniej obciążający Twój dom), a jednocześnie sztywniejszy i bezpieczniejszy. Płacisz za proces R&D, który eliminuje błędy na etapie komputera, a nie na Twojej budowie.

„Avoiding the usual standardization of design can be realized by implementing a framework that takes the fabrication strategies into consideration.”
— SKE Design to właśnie ucieczka od standaryzacji. Twoje schody są unikalne jak Twój odcisk palca, ale policzone z precyzją mostu.

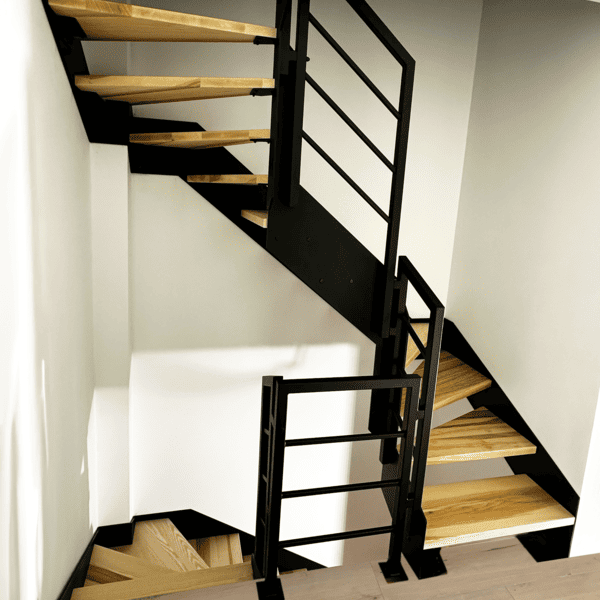

Schody skrętne ażurowe – jesion na stalowej wandze

Ażurowy układ zabiegowy na samonośnej konstrukcji stalowej malowanej proszkowo. Jesionowe stopnie mocowane elementami skręcanymi i balustrada standard tworzą czytelną, trwałą komunikację między kondygnacjami.

SKE DESIGN - Schody stalowe i ścianki loftoweSKE Design

Podsumowanie: Inżynieria, której nie widać, a którą czuć

W SKE Design wierzymy, że prawdziwy luksus to spokój ducha.
Kiedy biegniesz rano po schodach, spóźniony do pracy.
Kiedy Twoje dzieci urządzają sobie wyścigi na piętro.
Kiedy powietrze trzaska drzwiami loftowymi podczas przeciągu.

W każdej z tych chwil pracuje dla Ciebie fizyka, którą ujarzmiliśmy. Wysoki moduł Younga, optymalizacja topologiczna, analiza MES – to pojęcia, których nie musisz pamiętać. My pamiętamy je za Ciebie. Ty masz cieszyć się pięknem industrialnego designu i absolutną ciszą.

Jesteśmy inżynierami, którzy pokochali design. I designerami, którzy szanują stal.

Czy Twoje wnętrze jest gotowe na inżynierię SKE Design?

Nie pozwól, aby przypadek decydował o bezpieczeństwie Twojej rodziny. Wybierz konstrukcje, za którymi stoi nauka.

👉 [SKONTAKTUJ SIĘ Z INŻYNIEREM] – Umów bezpłatną konsultację techniczną. Przeanalizujemy Twój projekt i powiemy Ci, gdzie możemy zoptymalizować konstrukcję.

👉 [ZOBACZ NASZE REALIZACJE] – Sprawdź, jak wygląda fizyka w najpiękniejszej formie.

Słownik pojęć (dla dociekliwych):

• Optymalizacja Topologiczna (TO): Matematyczna metoda usuwania materiału z konstrukcji w miejscach, gdzie nie jest on obciążony, w celu uzyskania najlżejszej i najsztywniejszej formy.
• WAAM (Wire Arc Additive Manufacturing): Metoda druku 3D metalem przy użyciu łuku elektrycznego (spawania), analizowana w przytoczonym artykule naukowym.
• MES (Metoda Elementów Skończonych): Komputerowa metoda symulacji fizycznej, pozwalająca przewidzieć ugięcia, naprężenia i zachowanie konstrukcji pod obciążeniem.
• Strzałka ugięcia: Maksymalne pionowe przemieszczenie elementu konstrukcyjnego pod obciążeniem. W SKE dążymy do wartości bliskich zeru.
• Mostek termiczny: Miejsce w przegrodzie budowlanej, przez które ucieka ciepło. W konstrukcjach stalowych przechodzących przez elewację (np. schody zewnętrzne) ich eliminacja jest kluczowa.

Artykuł opracowany na podstawie analizy dokumentu: Elhamy A.A., Elselmy R., "Computational Design and Fabrication Strategy for Topology Optimization of Spiral Staircase Using Metal Wire Arc Additive Manufacturing", Nexus Network Journal (2024).
